給鏈條電動葫蘆調試棘輪棘爪的方法

發布時間：2022-08-09　閱讀次數：179 內容出自：冠航機械?

如果鏈條電動葫蘆在提升重物過程中因制動力矩不足或傳動環節失效，非常容易發生溜鉤現象

，因此如今所用的電動葫蘆上都安裝了安全制動器

，用來實現卷筒的減速制停功能

，而棘輪棘爪便是安全制動器上的主要裝置

。一旦棘輪棘爪錯位

，就會大大降低電動葫蘆的制動性能

，還可能導致更大的起重事故

。

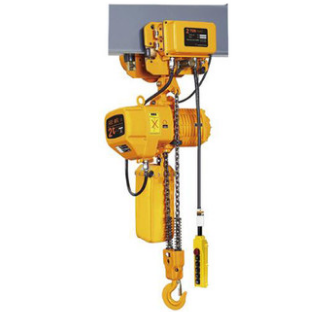

給鏈條電動葫蘆調試棘輪棘爪的方法

因此當鏈條電動葫蘆棘輪棘爪錯位后

，重物不能上升時我們可以這樣來調整：

棘輪跟棘爪安裝好后

，首先要停電進行調試，其調整過程如下：1.用手將棘爪全部插入棘輪齒內

，這時候棘輪裝置處于安全制動狀態

，調整棘爪下面的限位開關，使開關碰到棘爪上面的撞桿

。開關處于斷電狀態

，行車吊鉤不能向下運行，注意:不要調的過度或過深

，否者開關的觸頭可能被打壞

，此開關為手動復位的。

2.將變頻器關于速度的參數1.7應用程序功能(FUN)中的預設速度(PSS) 菜單中的預設速度6

、7中的頻率設定為額定速度頻率的1.2倍

，用這個頻率下的速度來調節棘輪、棘爪的動作位置

。(注意:棘輪

、棘爪動作測試完成后，請將預設速度6

、7頻率回復到額定頻率

，以便行車正常使用。附件提供變頻參數表)

。

3.用快速擋

，按行車向下運行的按鈕，當變頻器輸出的頻率達到設定值時

，棘爪動作

，棘爪插入棘輪齒內。

4.如果變頻器輸出頻率達到設定值時

，棘爪無動作

，可以適當調松拉簧，如果變頻器輸出頻率沒有達到設定值時，而棘爪動作了

，可適當調緊拉簧

。
