鏈條電動葫蘆吊裝配電裝置室節省建設空間

，總體來說主要體現在以下四個方面：

1、集合式并聯電容器組的布置方案

，與其匹配三相一體鐵芯式油浸式串聯電抗器，有效減少變電站的占地面積及層高;

2

、充分利用配電裝置樓內的空間，實現220千伏相對兩個方向錯層式出線，有效節約占地面積，并縮短了220千伏架空線路的長度;

3、在500千伏戶內GIS室內

，采用鏈條電動葫蘆，將起吊高度優化降低至9.5米，500千伏GIS室的層高降低至13米，由此將配電裝置樓的高度控制在24米以下，節約工程造價。

4

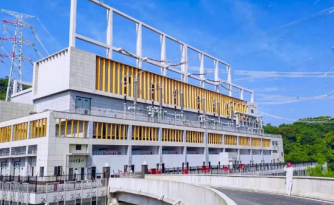

、利用平臺與坡地之間的高差所形成的空間，采用戶內變電站錯層式布置方案，將不同的電力設備配置在不同高度的平臺層。在滿足變電站功能需求的前提下有效減少配電裝置樓的層高及占地面積，大大提高空間使用效率。

其中

，在吊裝GIS室內配電裝置過程中，操作人員將鏈條電動葫蘆懸掛在上端的固定點上，利用電動葫蘆強大的吊重功能來介紹建筑空間，進而節省工程造價成本。
